HYM1L系列带剩余电流保护塑料外壳式断路器(以下简称断路器)，是本公司采用先进的设计软件、制造技术，研制、开发的新型断路器之一。其额定绝缘电压为800V，适用于交流50Hz，额定工作电压400V，额定工作电流值800A的电路中作不频繁转换及电动机不频繁启动之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏，同时还可以对过电流保护部能检测出的长期存在的接地故障可能引起火灾危险提供保护。5断路器按照其额定限短路分断能力(lcu)的高低，分为M型(较高分断型)、H型(高分断型)二类。该断路器具有体积小、分断高、飞弧短，抗振动等特点。
本断路可垂直安装(即竖装)，亦可水平安装(即横装)。
本断路器不可倒进线，即只允许1、3、5接电源线，2、4、6接负载线。
断路器适用于隔离，符号表示为：
本断路器产品执行下列标准。IEC60947-1及GB 14048.1-2006总则
IEC60947-2及GB 14048.2-2008低压断路器及附录B带剩余电流保护的断路器
IEC60947-4-1及GB14048.4-2003低压机电式接触器和电动机起动器

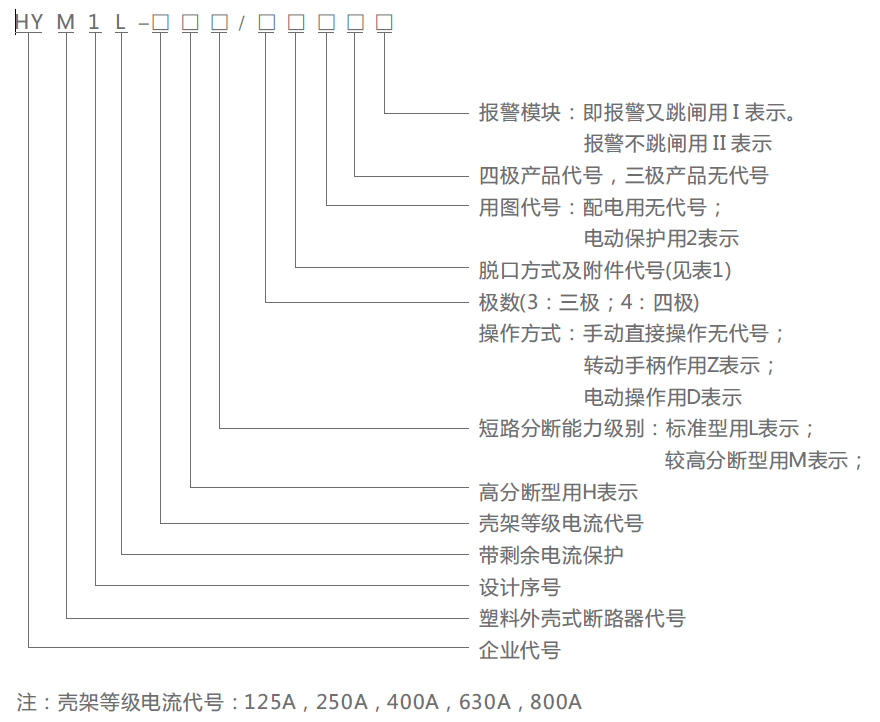

型号及含义
产品分类
◇ 按产品极数分为三极与四极。四极断路器中中性极(N极)的型式分四种：
A型：N极不安装过电流脱扣，且N极始终接通，不与其它三极一起合分；
B型：N极不安装过电流脱扣，且N极与其这它三一起合分；(N极先合后分)
C型：N极安装过电流脱扣，且N极与其它三极一起合分。(N极先合后分)
D型：N极安装过电流脱扣，且N极始终接通，不与其它三极一起合分。
◇ 按用途分：A.配电用，B.电动机保护用。
◇ 按剩余电流分断时间分：A：非延时型，B：延时型
◇ 按连接方式分为板前接、板后接、插入式解接线三种。
◇ 接过电力脱扣器型式分为热—电磁(复式)型、电磁(瞬时)型两种。
◇ 操作方式分：A、手柄直接操作，B、旋转式手柄操作(开关柜用，用Z表示)C、电动机操作(用D表示)
正常使用条件
注：在周围空气温度高于+40℃或低于-5℃的条件下使用的断路器应与制造厂协商。
◆ 安装地点的海拔高度不超过2000m；
◆ 大气的相对湿度在周围最高温度+40℃时不超过50%在较低的温度下可以有较高的相对湿度(例如20℃时为90%)，并考虑到因温度变化发生产品表面上的凝露。
主要参数及技术性能
|
型号 |
HYM1L-125 |
HYM1L-250 |
HYM1L-400 |
HYM1L-630、800 |
|
|
壳架等级最大的额定电流A |
125 |
250 |
400 |
630、800 |
|
|
额定电流InA |
16 20 25 32 40 50 63 80 100 125 |
225 250 315 350 400 |
400 500 630 700 800 |
100 125 160 180 200 225 250 | |
|
极数 |
3 4 |
3 4 |
3 4 |
3 4 |
|
|
额定绝缘电压Ui V |
|
|
|
AC800 |
|
|
额定工作电压Ue V |
|
|
|
AC400 |
|
|
额定冲击耐受电压Uimp V |
8000 |
8000 |
800 |
8000 |
|
|
飞弧距离mm |
50 |
50 |
100 |
100 |
|
|
分断能力 |
lcm AC400V |
35 |
50 |
65 | 65 |
|
lcs AC400V |
22 |
35 |
40 |
42 |
|
| 额定剩余短路接通(分断)能力l△mKA |
8.75 |
12.5 | 15.75 |
16.25 |
|
|
额定剩余动作电流l△n(mA) |
非延时型 |
30/100/500/100/300/500 |
30/100/500/100/300/500 |
100/300/500 |
300/500/1000 |
| 延时型 | 100/300/500 |
100/300/500 |
100/300/500 |
300/500/1000 |
|
|
额定剩余动作电流l△n(mA) |
1/2l△n |
1/2l△n |
1/2l△n |
1/2l△n |
|
|
操作性能次 |
通电 |
1500 |
1000 |
1000 |
1000 |
|
不通电 |
8500 |
7000 |
4000 |
4000 |
|
|
总次数 |
10000 |
8000 |
5000 |
500 |
|
|
剩作电流保护动作时间 |
2l△n |
2l△n |
5l△n |
10l△n |
|
|
最大分断时间(S) |
非延时型 |
0.2 |
0.1 |
0.4 |
0.04 |
|
延时型 |
0.5/1.15/2.15 |
0.35/1/2 |
0.25/0.9/1.9 |
0.25/0.9/1.9 |
|
