HYM1系列塑料外壳式断路器(以下简称断路器)主要用于交流50Hz或(60Hz)，额定绝缘电压800V额定工作电压690V及以下，额定电流1250A及以下的配电网络中为分配电能和保护线路及电源设备的过载、欠电压和短路保护，400A壳架等级以下的断路器也可作为电动机的过载、欠电压和短路保护。在正常情况下可作为线路的不频繁转换和电动机的不频繁起动之用。
符合标准：IEC60947-2、GB14048.2标准。

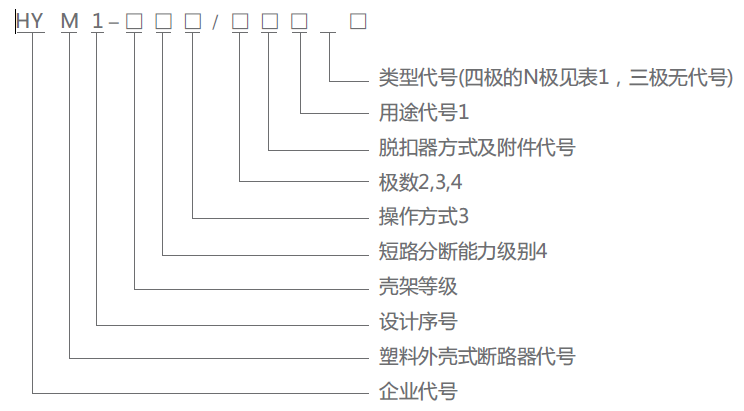

型号及含义
注：◇ 配电用断路器无代号；保护电动机用断路器用2表示；
◇ 极数分为：二极、三极、四极；
◇ 手柄直接操作无代号，电动机操作用D表示，旋转柄操作用Z表示；
◇ 标准型用L表示；较高分型用M表示；高分断型用H表示。
正常工作条件及安装条件
◇ 海拔高度：断路器安装地址的海拔不超过2000m。
◇ 污染等级：断路器的污染等级为3级。
◇ 安装类别：断路器的安装类别为III类。
◇ 安装位置：断路器可以水平、垂直、平躺安装，并且不降低其电气性能。
主要参数及技术性能
| 断路器型号 | HYM1-63 | HYM1-125 | HYM1-250 | HYM1-400 | HYM1-630 | HYM1-800 | HYM1-1250 | ||||||||||||||||||
| 极数 | 3 4 | 2 | 3 | 4 | 2 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | |||||||||||
| 额定电流ln A | 10 16 20 25 32 40 50 63 | 16 20 25 32 40 50 63 80 100 125 | 100 125 140 160 180 200 225 250 | 225 250 315 350 400 | 400 500 630 | 630 700 800 | 800 1000 1250 | ||||||||||||||||||
| 额定绝缘电压Ui(V) | 690 | 800 | 800 | 800 | 800 | 800 | 800 | ||||||||||||||||||
| 额定冲击耐受电压Uimp V | 6000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | ||||||||||||||||||
| 额定工作电压Ue V | 400 | AC400/690 | AC400/690 | AC400/690 | AC400/690 | AC400/690 | AC400/690 | ||||||||||||||||||
| 分断能力级别 | M | M | L | H | M | L | H | L | M | H | M | H | H | H | |||||||||||
| 极限短路分断能力lcu(KA)(O-tCO) | 400V | 50 | 50 | 30 | 85 | 65 | 35 | 85 | 50 | 65 | 100 | 75 | 100 | 100 | 100 | ||||||||||
| 690V | 25 | 25 | 30 | 30 | |||||||||||||||||||||
| 运行短路分断能力lcs(KA) 690V(O-tCO-t CO) | 400V | 30 | 35 | 18 | 50 | 50 | 22 | 65 | 35 | 50 | 65 | 50 | 65 | 75 | 75 | ||||||||||
| 690V | 15 | 15 | 20 | 20 | |||||||||||||||||||||
| 飞弧距离 mm | 50 100 | ||||||||||||||||||||||||
| 操作循环次数(次) | 每小时 | 120 60 60 20 | |||||||||||||||||||||||
| 通电流 | 4000 | 3000 | 1500 | 1000 | 1000 | 500 | 500 | ||||||||||||||||||
| 不通电 | 6000 | 7000 | 6500 | 4000 | 4000 | 2500 | 2500 | ||||||||||||||||||
| 功率损耗W | 固定式 | 20 | 25 | 33 | 35 | 40 | 40 | 26 | 63 | 55 | 60 | 60 | 40 | 80 | 80 | 40 | 120 | 130 | 150 | 150 | 200 | 125 | 135 | 180 | 240 |
| 插入式 | 25 | 30 | 45 | 50 | 50 | 65 | 75 | 75 | 100 | 110 | 180 | 200 | 200 | 170 | 190 | 300 | |||||||||
| 外形尺寸mm | 长 | 135 | 150 | 165 | 257 | 270 | 280 | 406 | |||||||||||||||||
| 宽 | 76 | 103 | 92 | 65 | 122 | 107 | 75 | 142 | 140 | 184 | 182 | 240 | 210 | 280 | 210 | ||||||||||
| 高 | 74 | 82 | 82 | 68 | 27 | 87 | 104 | 100 | 108 | 103 | 140.5 | ||||||||||||||
| 安装尺寸mm | a | 25 | 50 | 30 | 60 | 35 | 70 | 44 | 88 | 58 | 118 | 70 | 140 | 70 | |||||||||||
| b | 177 | 177 | 129 | 129 | 129 | 126 | 126 | 126 | 215 | 215 | 200 | 200 | 243 | 243 | 375 | ||||||||||
| d | 3.5 | 3.5 | 4.5 | 4.5 | 4.5 | 5.5 | 5.5 | 5.5 | 6.5 | 6.5 | 7 | 7 | 7 | 7 | 10 | ||||||||||
