户内交流高压真空负荷开关
FZN21-24D/T630-20带隔离户内交流高压真空负荷开关
FZRN21-24/T125-31.5带隔离户内交流高压真空负荷开关
FZRN21-24D/T125-31.5带隔离户内交流高压真空负荷开关
FZN21-24/630-20带隔离户内交流高压真空负荷开关是专为24KV终端用户或箱式变电站设计的一种具有明显隔离断口的负荷开关，亦可作为独立电器单元应用于电力系统中，其外形结构形式同我公司生产的FZN16A真空负荷开关类似，在系统发生故障时能与保护装置和自动装置相配合，迅速切断故障电流防止事故扩大，从而保证系统安全运行，可取代相同电压等级的户内交流高压负荷开关-熔断器组合电器使用。
FZRN21-24D系列户内交流高压负荷开关一熔断器组合电器（以下简称“系列开关”）是自行设计研制而成的。熔断器安装于FZN21-24上，其型号为FZRN21，同时D型接地开关及其机械连锁也可以安装于FZRN21-24上，用户可根据自己的需要选择不同的组合。性能达到GB3804-90《3-63kv交流高压负荷开关》和IEC420《交流高压负荷开关-熔断器组合电器》（1990年版）国际标准及国家标准（报批稿）的要求，具有开断安全可靠，电寿命长、可频繁操作，开断转移电流时，基本不需要维护，且有明显的隔离断口等优点。负荷开关-熔断器组合电器还具有保护变压器过载，防止设备缺相运行的功能

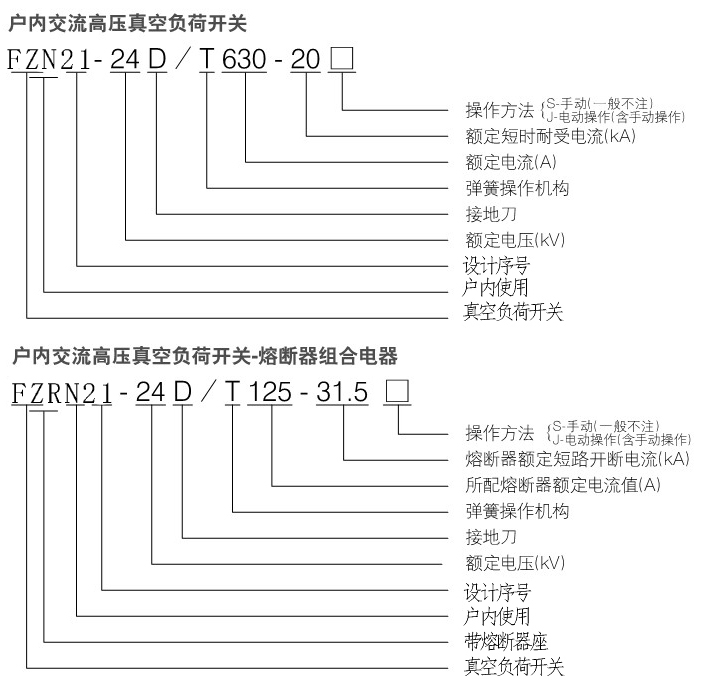

二、常见型号及表示意义
① FZN21-24T630-20 ②FZN21-24D/T630-20
③ FZRN21-24/T125-31.5 ④FZRN21-24D/T125-31.5
三、使用环境条件
1、周围空气温度上限：+40度，下限：-25度；
2、海拔高度不超过1000m；
3、相对湿度日平均值不大于95%，月平均值不大于90%；
4、地震烈度不超过8度；
5、无火灾、爆炸危险，化学腐蚀及剧烈振动的场所；
6、污秽等级：Ⅱ级；
7、周围空气应不受腐蚀性或可燃性气体及水蒸汽等明显污染。

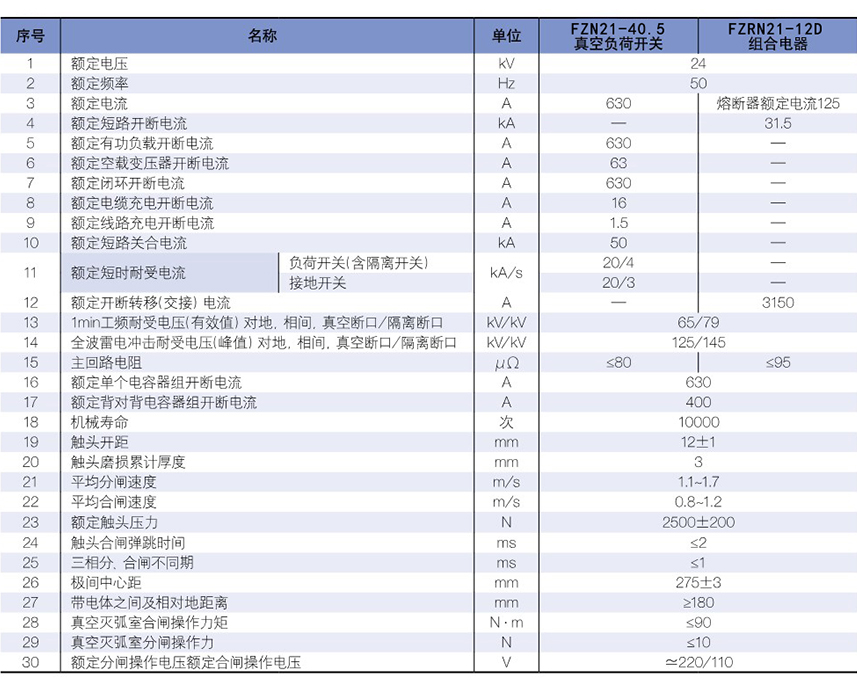

四、主要技术参数
五、装配现场
六、应用范围
1、在负荷开关柜内使用
2、紧凑变电站和箱变
3、墙上安装保护变压器,变压器开关(与变压器熔断器R配套使用)
4、组装电缆分接箱
5、作为组装开关柜的元件
6、电动机开关(与电动机熔断器R配套使用)
7、投切电容器组
8、在公共事业和工业里应用
