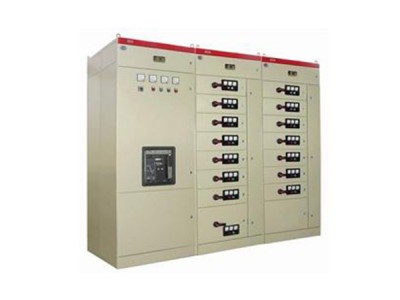

GCK低压抽出式成套开关设备

GCK低压抽出式成套开关设备(简称开关设备)适用于工矿企业、高层建筑、变电站等电力系统的配电、电动机控制、电容补偿等之用。开关设备整体由配电中心和电动机控制中心及其功能单元组成，安装在封闭的金属壳体内。柜体分水平母线区、垂直母线区、电缆区和设备安装区等四个相互隔离的区域。设备安装区内各功能单元分别设置各种不同尺寸的小室。当任何一功能单元发生事故时，即可迅速切断各自的电源，不影响其他的功能单元正常工作，防止事故扩大。柜体的防护等级为lP40。所有功能单元均可实现接口与PC网络板或微处理机连结，作为自动控制系统的执行单元。根据用户需要还可提供其他内容的功能单元和功能组合。本开关设备符合GB7251.1国家标准，和IEC60439国际电工标准。

主要性能 技术参数

◎进线主开关具有三段保护(瞬时、短延时及过载)

◎电动机控制电路具有短路瞬时、过载、欠压释放及 断相保护；

◎馈电电路主开关具有瞬时和过载保护，需要时可加装漏电保护：

◎额定工作电压：主电路：AC380V。辅助电路：AC380V．220V DC220V1 1 0V

◎额定绝缘电压：660V频率：50HZ

◎防护等级：lP40

◎控制电动机容量【380V)：0．52kw．55kw

◎额定电流：主母线：l 600A、2000A、2500A、3200A、4000A垂直母线：630A一1 000A

◎额定短时耐受电流：30KA、50KA

◎额定峰值耐受电流：63KA、105KA

正常使用条件

◎周围空气温度一5。C～+40℃，24h内平均温度不超过+350c：

相对湿度在+400c时不超过50％

◎安装场地：海拔高度不超过2000m

◎无剧烈震动和冲击，不足以腐蚀电器元件的场所

◎环境条件的污染等级为3级
