AJCF-3三相移相触发器

◇产品概述

本公司生产的移相触发器有单相AJCF-1和三相AJCF-3两大系列，产品采用大规模集成电路设计，内部含同步检测信号、集移相控制电路、 触发驱动电路、RC阻容吸收电路及电源电路等于一体，在手动或自动调节的输入控制下，通过移相触发电路，可触发任何单向或双向可控硅， 实现了控制电路与可控硅主电路集成一体化，使模块具备了弱电控制强电的电力调控功能，达到改变可控硅导通角即可实现负载电压从0V到电网电压的无级可调。

◇产品典型应用

加热设备：电炉、烘箱、加热设备、注塑设备、纺织设备、干燥系统、供电分配系统

灯光设备：舞台灯光、酒店灯光、工业照明、公共照明

电机驱动与调速：风机电机、水泵电机、力矩电机

其他工控：变压器一次侧、电感绕圈、电镀、电焊等

◇产品性能特点

本公司生产的移相触发器为独特的全兼容输入控制模式，能适用于0-5VDC、1-5VDC、0-10VDC、2-10VDC、4-20mA、0-10mA等自动控制模式，可以用于各种仪表、温控仪、微机输出的模拟信号直接接口，也适用于2-10K/2W电位器手动调节，多功能输入信号，无须专门订制，大大降低了用户的选型难度。其中AJCF-1单相触发器为220V或380V通用型，特殊电压可向公司定制，同时具备延时和外控电压功能， 产品的"VR1"小电位器可限制输出最大值，在110V-电网电压值之间变化，"VR2"小电位器可调节缓启动延时时间，在0-10秒之间变化， 顺时针方向增大，逆时针方向减小。产品出厂时一般为零延时，用户需要自行调节。AJCF-1和AJCF-3在控制接线方式上存在区别，请勿接错， 影响输出。两者都需要提供外部电源，使用时请按说明书图示正确接线。

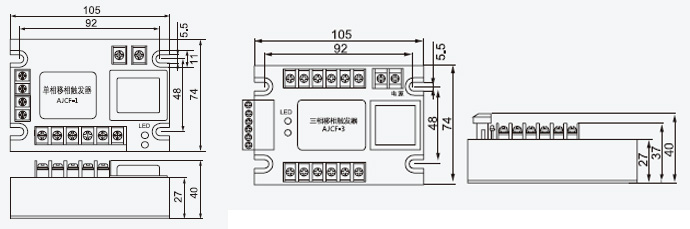

◇外形尺寸105x74x40mm

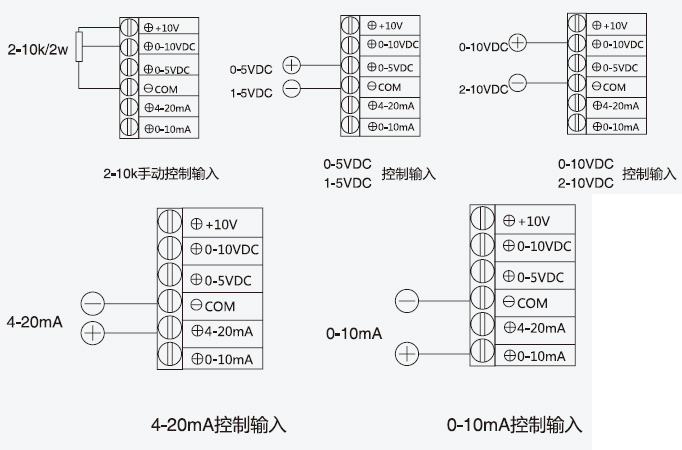

AJCF-3系列控制端接线方式如下图所示
