AJZD-3型三相智能整流调压模块

◇产品概述

AJZD-1和AJZD-3系列整流调压模块采用大规模集成电路设计，内部集同步检测电路，移相控制电路，触发驱动电路，单向可控硅组成的全控桥，RC阻容吸收电路及电源电路等于,同时采用压降小的方形芯片和DCB陶瓷覆铜板焊接，SMT贴片工艺，功耗降低，效率提高， 利于节电，性能稳定。模块在手动或自动调节的输入控制下，通过移相触发电路，实现了控制电路与晶闸管主电路集成一体化，使模块具备了弱电控制强电的电力调控功能，产生可改变导通角的强触发脉冲信号再去分别控制内部可控硅，实现交流电直接转换成幅值无级可调的脉动直流电压，负载上的电压从0V到电网电压最大值可调。产品广泛用于各种电源、稳压、直流电机、励磁、电焊、电镀、充电等场合。

◇电流选型

提示：用户如需用到200A及以上大电流规格，可采用我公司〃移相触发器+半控全控桥模块"的一体化组合方式，性能稳定，可靠性高，安 装方便，故障率小。

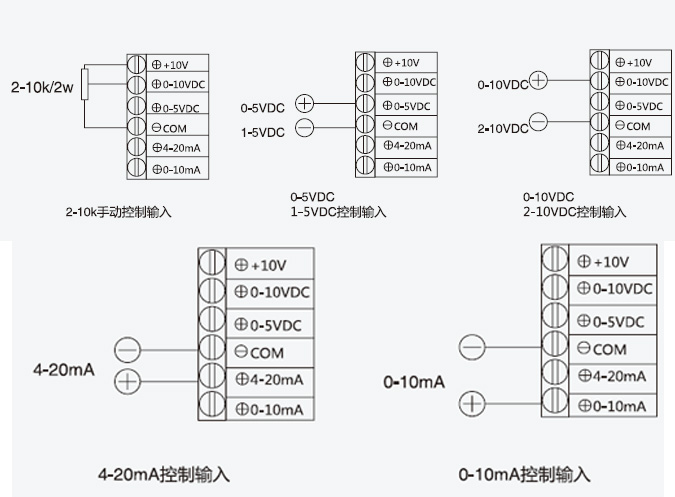

◇AJZD-1整流调压模块控制方式说明
