XGN□-12系列 真空断路器柜自动化成套设备采用三相后中前布置，具有母线室、主元件室、仪表室，主开关采用真空灭弧技术和纵旋隔离结构，实现了双断口隔离与断路器的复合设计，无需额外安装隔离开关，五防连锁简单可靠，安装有智能分布式配电自动化终端，符合DL/T 721-2013《配电自动化远方终端》、GB/T 13729-2002《远动终端设备》、DL/T 630-1997《交流采样远动终端技术条件》等标准的技术要求。
产品适用于12kV，50HZ户内三相交流电力系统，作为环网供电、双辐射供电、分段树干辐射供电等电力配电系统中电能控制和保护的成套开关设备。
配用纵旋式隔离真空断路器，具有开断短路电流能力，特别适合占地面积小、安全可靠性和智能化要求高的室内开关站、配电站、箱变和旧电房改造用户。
产品体积小，无SF6气体，安全可靠，结构简单，安装维护方便。
二.使用环境
正常使用条件：
最高环境温度：+40℃
最低环境温度：-25℃
最大日平均温度：+35℃
日平均相对湿度：不大于95%
月平均相对湿度：不大于90%
最大海拔高度:1000m及以下
最大地震烈度：不超过 Ⅷ度
污秽等级： 不低于Ⅱ级
特殊使用条件：
若超出上述正常使用条件，用户可与制造厂协商解决，最低环境温度低于- 2 5℃的特殊条件可协商特殊制造。
三.产品特点
1.主开关采用纵旋隔离结构，实现了上下双断口隔离与断路器的复合。主开关的真空灭弧室与隔离开关的动触头及传动部分通过环氧树脂绝缘筒复合在一起，环氧树脂既作为导电回路的绝缘介质，又是开关的机械支撑。复合式结构使得开关既具有主开关的开断电流的能力，又具备电能有效隔离的能力。
2.主开关采用真空技术替代温室效应十分明显的SF6技术，既能增强开关的开断能力满足高负荷用户的需要，又能避免SF6开关额外的维护、回收SF6气体的费用和工作，避免SF6温室气体造成的环保问题。
3.开关柜三相后中前布置，具有母线室、主元件室、仪表室隔室结构，纵旋隔离真空断路器使母线室与主开关室（断路器与电缆室）形成独立隔室，既保证了设备运行安全又方便维护检修。
4.固定安装的手车结构，纵旋隔离真空断路器配有模块化操作机构，可整体移出安装与检修，可手动或电动方式分合储能和操作隔离。独立的操作机构室与隔离机构联锁，隔离位置才可打开中门，维护检修安全方便。
5.配有可视观察窗，可直接目视观察隔离开关和接地开关的分合状态。
6.柜宽600mm，柜深940mm，柜高2000mm紧凑而实用。电缆安装高度为650mm以上，施工安装方便。
7.可配置通用型互感器，满足不同用户的需求，同时提供扩容的可能。
8.接地开关具有关合短路电流能力。
9.安装有智能分布式配电自动化终端，具有遥测、遥信、遥控功能、对时功能、维护和调试功能、数据处理及传送功能、相间过流保护、零序过流保护功能、一次重合闸和二次重合闸功能、保护逻辑功能、对等通信及面保护功能。
四.外形尺寸及结构示意图
五.技术参数

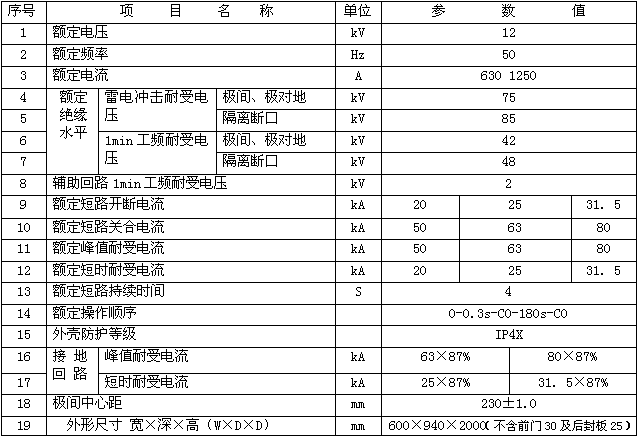

表1 开关柜的主要技术参数与性能指标
表2 开关柜与主要元件的配合参数
表3 隔离断路器主要技术参数
表4 隔离断路器的机械特性参数
表5 配电自动化终端主要技术参数
