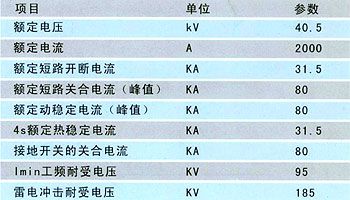

| <用途及使用范围> 本产品使用35KV三相交流50Hz电力系统中，作为发电厂、变电所及工矿企业的配电室接受与分配电能之用；对电路具有控制、保护和监测等功能。除广泛用于一般电力系统外，还可使用于频繁操作的场所。 <结构、性能及特点> 此开关柜按铠装移开式金属封闭结构设计，柜内配用新型全绝缘真空断路器或六氟化硫断路器。柜体采用组装结构，使产品具有外形美观，能提高手车与柜体的配合精度， 能迅速组织生产、装配，及时交货，提高装配所需要占地面积的利用率， 易于形成批量生产等优点。 典型方案按功能特征可分为继电器仪表室、手车室、 电缆室和母线室四部分，各部分以接触地的金属隔板分隔，因此可阻止电弧延伸，从而使可能产生的鼓掌限制在很小的范围、除继电仪器表室外，其它隔室均有独立的泄压通道． 当某一部分需要更换元件或维修时， 不需要全柜停电， 只需切断元件两断的电源，维修人员即可安全进入该室。 本产品符合GB3906—91《3 35kV 交流金属封闭开关设备》及《IEC—298 1—52kV 交流金属封闭开关设备和控制设备》标准，外壳防护等级为，P3X;手车室门打开， 断路器手车处于断开／试验位置时防护等级为，P2X。 该开关柜采用复合绝缘，材料工艺完全立足于国内。 主回路采用绝缘母线，相间及连接头配用阻燃材料注塑而成的绝缘套;主母线为分段母线，相邻柜间用母线套管隔开， 能有效地防止事故蔓延， 同时对主母线起到辅助支撑作用. 在电缆室里装有电流互感器、接地开关等，宽裕的空间条件便于多根电缆的连接。 接地开关具有较高的关合能力，从而可避免由于误操作而使设备遭受不应有的损坏- 可实现闭门操作，开关柜的各项正常操作， 包括断路器分合闸， 断路器手车推到工作位置和退出到试验／隔离位置，以及接地开关的分合闸，都能在高压隔室门关闭条件下进行。 触头盒前装有金属活门，上下活门在手车从断开／试验位置运动到工作位置过程中自动打开，当手车反向运动时自动关闭，形成有效隔离。主开关、手车、接地开关及柜门之间的联锁均采用强制性机械闭锁方式，满足“五防”功能。 断路器手车只有在断开／试验位置或工作位置时，断路器才能进行和闸操作，而且在断路器合闸后， 手车的推进机构无法操作， 以防止带负荷推拉断路器手车。 只有当接地开关处在分闸状态时， 断路器手车才能从断开／试验位置运动至工作位置，仅当断路器手车处于断开／试验位置时，接地开关才能进行合闸操作，这样实现了防止带电误合接地开关。 接地开关处于分闸状态时， 电缆室门无法打开， 防止了误入带电间隔。 断路器手车处干试验或工作位置而没有控制电压时，仅能手动分闸而不能合闸。 断路器手车在工作位置时、二次插头被锁住不能拔除。 手车车架中装有丝杠螺母推进机构，超越离合器。丝杠螺母推进机构轻松地操作使手车在断开／试验位置和工作位置之间移动，借助丝杠螺母的自锁性可使手车可靠的锁定在工作位置， 防止因电动力的 作用引起手车窜动而引发事故 超越离合器在手车移动退至断开／试验位置和进至工作位置时起作用，使操作轴与丝杠轴自动脱离而空转，可防止误操作而损坏推进机构。 |
|||
|

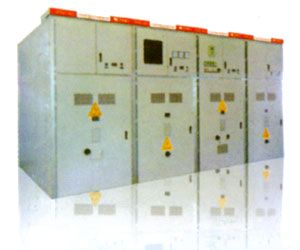

KYN61-40.5新型组装式金属封闭开关设备
