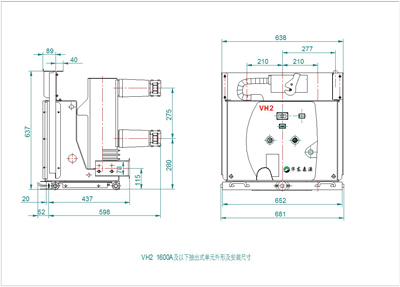

点击图片查看原图
1、 高寿命，开断电流31.5kA及以下的产品机械寿命为30000次，开断电流40kA的产品机械寿命20000次；
2、 高绝缘强度，在全面总结目前市场上现有绝缘筒的优点和不足的基础上，经重新设计开发的绝缘筒在机械强度和绝缘强度方面均得到了明显的加强，在海拔2000米以下环境中使用时，毋需更换任何零件即可满足绝缘要求，结合大爬距、高寿命真空灭弧室的使用，VH2系列产品甚至可以直接应用于海拔更高的地区；
3、 高导电性，对所有导电回路零件重新进行优化设计，使结构更趋于合理的同时还增加了各导电面镀银层厚度，这些措施的实施，很大程度上增强了整个导电回路的设计裕量，保证了导电的可靠性；
4、 高可靠性和环境耐受性，对整个机构重新进行优化设计，主要零部件采用先进的镍磷合金处理工艺，使整套设备可以在各种环境下可靠运行；
除此之外，VH2系列真空断路器在确保外形尺寸同VS1保持高度一致外，独特新颖的外观设计使整台设备清晰简洁，符合现代工业产品发展潮流。
|
序号 |
参 数 名称 |
单位 |
技术参数 |
||||||
|
1 |
额定电压 |
kV |
12 |
||||||
|
2 |
额定频率 |
Hz |
50 |
||||||
|
3 |
额定绝缘水平 |
1min工频耐受电压 |
kV |
42 |
|||||
|
额定雷电冲击耐受电压 |
kV |
75 |
|||||||
|
4 |
额定电流 |
A |
630、1250、1600、2000、2500、3150、4000*、5000* |
||||||
|
5 |
额定短路开断电流 |
kA |
20 |
25 |
31.5 |
40 |
50* |
||
|
6 |
额定短路关合电流（峰值） |
kA |
60 |
75 |
95 |
120 |
150* |
||
|
7 |
额定短时耐受电流（4s） |
kA |
20 |
25 |
31.5 |
40 |
50* |
||
|
8 |
额定峰值耐受电流 |
kA |
60 |
75 |
95 |
120 |
150* |
||
|
9 |
额定短路电流开断次数 |
次 |
50 |
30 |
20* |
||||
|
10 |
操作顺序 |
|
O-0.3s-CO-180s-CO* |
||||||
|
11 |
合闸时间 |
ms |
45±10 |
||||||
|
12 |
分闸时间 |
ms |
30±10 |
||||||
|
13 |
储能时间 |
s |
≤15 |
||||||
|
14 |
机械寿命 |
次 |
30000 |
10000 |
|||||
|
16 |
储能电动机额定功能 |
W |
80 |
80 |
|||||
|
17 |
储能电动机额定电压 |
V |
~110 或 ~220 |
||||||
|
18 |
合分闸电磁铁额定电压 |
V |
-110 或 -220 |
||||||
|
19 |
合分闸电磁铁额定电流 |
A |
DC3.33（110V时） DC1.11（220V时） |
||||||
|
20 |
辅助开关额定电流 |
A |
AC10 DC5 |
||||||
注： “*”当额定短路开断电流为50kA时，操作顺序为“O-180s-CO-180s-CO”。
