一、概述
由西安高压电气研究所联合设计的KYN28A型户内金属铠装抽出式开关设备（以下简称开关设备），系3~10千伏三相交流50Hz单母线及单母线分段系统的成套配电装置,主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等。实行控制保护、监测之用。本开关柜满足IEC298、GB3906等标准要求，具有防止误入带电隔室、防止在带电时误合接地开关的联锁功能，可配用VD4、VEVPR、VS真空短路器，也可配3AH2和EV12真空短路器，实为一种性能优越的配电装置。

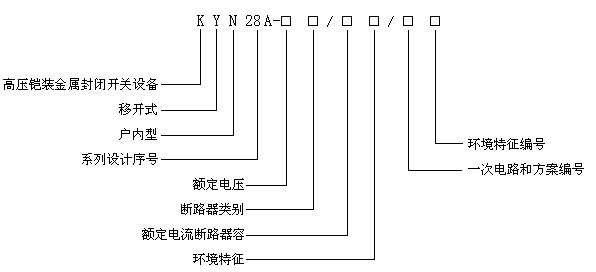

1.1产品型号的组成及含义

1.2使用环境条件
1.2.1正常使用条件
a.周围空气湿度
上限 +40℃
下限 -10℃
b.海拔
设备安装场所的海拔高度1000m
c.环境湿度
日平均相对湿度 不大于95%
月平均相对湿度 不大于90%
d.地震
地震烈度不超过8度。
e.周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染
f.无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1类要求。
1.2.2特殊工作条件：
在超过GB306规定的正常的环境条件下使用时，由用户和制制造厂协商。
1.3.1外形尺寸和重量见表1、图1
1.3.2开关设备结构示意图见图2　

高度B（mm）		2300（2200）
宽度A（mm）	分支小母线额定电流达至1250A 热稳定电流40KA	800
	分支小母线额定电流1600A及以上	1000
深度C（mm）	电缆进出线	1500
	架空进出线	1660
重量（kg）		700~1200

1.4技术参数
1.4.1开关设备技术参数见表2　
表2 开关设备技术参数　

项        目		单       位	数         量
额定电压		KV	3，6，10
最高工作电压		KV	3.6，7.2，12
额定绝缘水平	1min工频耐受电压	KV	42
	雷电冲击耐受电压	KV	75
额定频率		Hz	50
主母线额定电流		A	630，1250，1600，2000，2500，3150
分支母线额定电流		A	630，1250，1600，2000，2500，3150
3S热稳定电流（有效值）		KV	16，20，25，31.5，40，50
额定动稳定电流（峰值）＊		KV	40，50，63，80，100，125
防护等级		外壳为IP4X，隔离间、断路器室门打开时为IP2X

注：电流互感器的短路容量应单独考虑
