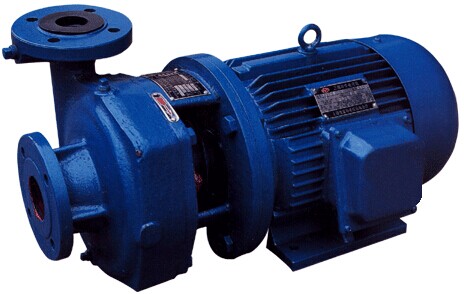

BL卧式单级清水离心泵产品概述：
BL型单级单吸悬臂式直连离心清水泵是根据BA型泵基础上对结构改进，具有外形小、重量轻、结构简单、安装方便等特点，可供输送清水及物理化学性质类似于水的液体之用。本型泵扬程在8.8—62米时，流量为4.5—120米3／时，液体的*高温度不得超过60℃，适合于工厂、矿山、城市给水和农用灌溉等用。目前本厂制造的BL型泵有：11/2BL-6、2BL-6、2BL-9、3BL-6、3BL-9、3BL-13、4BL-12、4BL-18、4BL-25共9种，规格型号20个。
卧式单级清水离心泵用途：
BL卧式单级清水离心泵适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增 压及设备配套，使用温度T≤80℃。
卧式单级清水离心泵型号意义：
卧式单级清水离心泵结构说明：
|
|
|||||||||||||||
|
1 |
泵体 |
2 |
叶轮 |
3 |
连接轴 |
4 |
后盖架 |
5 |
填料压盖 |
6 |
密封环 |
7 |
挡水圈 |
8 |
填料环 |
|
9 |
叶轮螺母 |
10 |
外舌止退垫圈 |
11 |
四方螺栓 |
12 |
双头螺栓 |
13 |
键 |
14 |
螺栓 |
15 |
紧定螺钉 |
16 |
填料 |
.jpg)
卧式单级清水离心泵性能参数：
|
泵的 型号 |
流量Q |
扬程 H(米) |
转数n (转／分) |
功率N(千瓦) |
效率 n (％) |
允许吸上真空度Hs允许(米) |
叶轮直径 D (毫米) |
||
|
(米3／时) |
(升／秒) |
轴功率 |
电机功率 |
||||||
|
2BL-9 |
11 20 25 |
3 5.5 7 |
21 18.5 16 |
2900 |
1.12 1.48 1.66 |
2.2 |
56 68 66 |
8．0 6.8 6.0 |
127 |
|
2BL-9A |
10 17 22 |
2.8 4.7 6.1 |
16.8 15 13 |
2900
|
0.85 1．07 1.23 |
15
|
54 65 63 |
8.1 7.3 6.5 |
117 |
|
3BL-6 |
30 45 60 70 |
8.3 12.5 16.7 19.5 |
62 57 50 44.5 |
2900
|
9.30 11．0 12.3 13.3 |
18.5
|
54.4 63.5 66.3 64 |
7.7 6.7 5.6 4.7 |
218 |
|
3BL-6A |
30 40 50 60 |
8.3 11.1 13.9 17.7 |
45 41.5 37.5 30 |
2900 |
6.65 7.30 7.98 8.30 |
15 |
55 62 64 59 |
7.5 7.1 6.4 |
192 |
|
3BL-9 |
30 45 55 |
8.3 12.5 15.1 |
35.5 32.6 28.8 |
2900
|
4.64 5.56 6.32 |
7.5
|
62.5 71.5 68.2 |
7．0 5．0 3.0 |
168 |
|
2BL-6 |
10 20 30 |
2.8 4.7 8.3 |
34.5 30.8 24 |
2900 |
1.86 2.61 3．09 |
4 |
50.6 64 63.5 |
8.7 7.2 5.7 |
162 |
|
2BL-6A |
10 20 30 |
2.8 5.5 8.3 |
28.5 25.2 20 |
2900 |
1.43 2．08 2.55 |
3 |
54.5 65.6 64.1 |
8.7 7.2 5.7 |
148 |
|
3BL-9A |
25 35 45 |
7 9.7 12.5 |
26.2 25 22.5 |
2900 |
2.83 3.35 3.87 |
5.5 |
63.7 70.8 71.2 |
7.0 6.4 5.0 |
145 |
