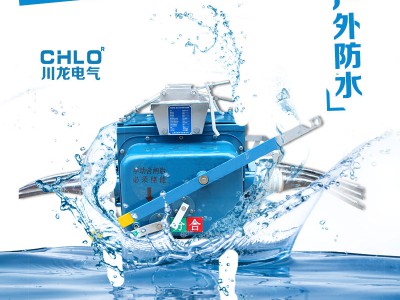

FZW28-12看门狗分界真空隔离负荷开关
详细信息 FZW28-12F型户外分界真空负荷开关使用于柱上安装的场合，具有手动和电动操作功能。开关本体采用引进日本东芝公司VSP5-12，本开关为免维护负荷开关。采用真空灭弧和SF6气体作对地及相间绝缘介质。本产品符合：GB3804《高压交流负荷开关》及GBT11022《高压开关设备和控制设备标准的共用技术要求》。本说明描述了柱上真空负荷开关的结构、功能和组装方法。 FZW28（A）-12F型户外分界真空负荷开关（VSP5-12开关本体与FDR-01控制器）具备故障检测功能，保护控制功能和通讯功能，安装于10KV架空线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。安装点适用于10KV配电线路用户进线的责任分界点处，也可以适用于符合要求的分支线连接处。 该智能负荷开关具备SOG功能。
SOG的定义StorageOver current Ground的缩写 意思是具备过电流储能跳闸、接地时直接跳闸功能的、能有效防止停电区域扩大的开关器。 所谓储能跳闸就是从跳闸的准备状态，到线路失压后开关器分闸的过程。 自动闭锁相间短路故障 快速定位故障点 自动切除单相接地故障 。 二、 使用的环境条件 1） 周围空气温度上限不超过40℃，不限不超过-45℃； 2） 风速不大于35m/s； 3） 海拔不高于1000m，地震烈度不超过8度； 4） 环境湿度：月平均相对湿度不大于90%；日平均相对湿度不大于95%； 5） 覆冰厚度不超过10mm； 6） 安装场所应为无易燃、易爆、化学腐蚀及经常性剧烈振动的场所； 7） 中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地。
