本装置采用VCL-12D系列自带隔离开关的纵装固封式真空开关和具有关 合短路功能的接地开关，独特的“五防联锁”安全可靠。母线室，仪表室， 电缆室，相互独立互不影响，科学的结构设计和充裕的电气空间确保绝缘 的安全。完美的外观设计新颖大方。全套的一次方案满足不同的使用要求。 本产品可广泛使用于工矿企业配电、小区、高层建筑的配电设备与变电所， 箱变和电缆分支箱等各种控制保护之用，可满足配网自动化的各种要求； 因其优越的产品特性及性价比，且较小的使用空间，尤其适合公变上使用的 箱式开闭所。

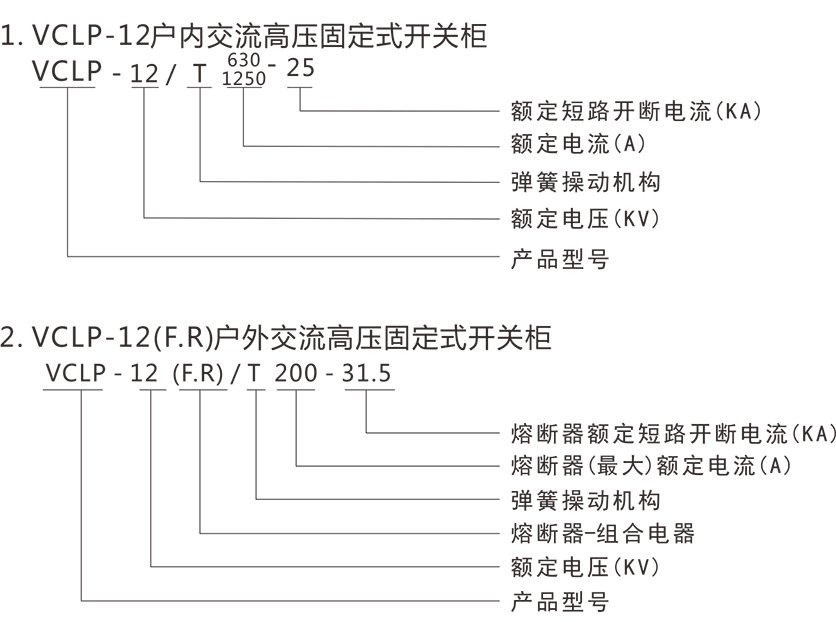

型号及其含义
GB311.1-2012《高压输变电设备的绝缘配合》
GB16927.1-2001《高电压试验技术第一部分：一般试验要求》
GB1984-2014《交流高压断路器》
GB/T11022-2011《高压开关设备和控制设备标准的共同技术要求》
JB3855-2008《3.6~40.5KV户内交流高压真空断路器》
JB/DQ2184-86《3~35KV真空断路器用真空灭弧室通用技术条件》
DL403-91《10~ 35KV户内高压真空断路器订货技术条件》
GB1985-2014《交流高压隔离开关和接地开关》
GB3804-2004《交流高压负荷开关》
GB16926-2009《交流高压负荷开关一熔断器组合电器》
使用条件
3.1环境温度
最高温度：+40℃
最低温度：-25℃
3.2环境湿度
日平均相对湿度：≤95%
月平均相对湿度：≤90%
日平均饱和蒸汽压：≤2.2×10MPa
日平均饱和蒸汽压：≤1.8×10MPa
3.3海拔高度：1000m 使用场所 海拔高度大于2000m时，订货时与制造厂家协商
3.4地震烈度不超过8度
3.5使用场所无易燃爆炸危险、化学腐蚀及剧烈震动的场所。
注：用户有特殊要求时，可以与制造厂协商解决。
