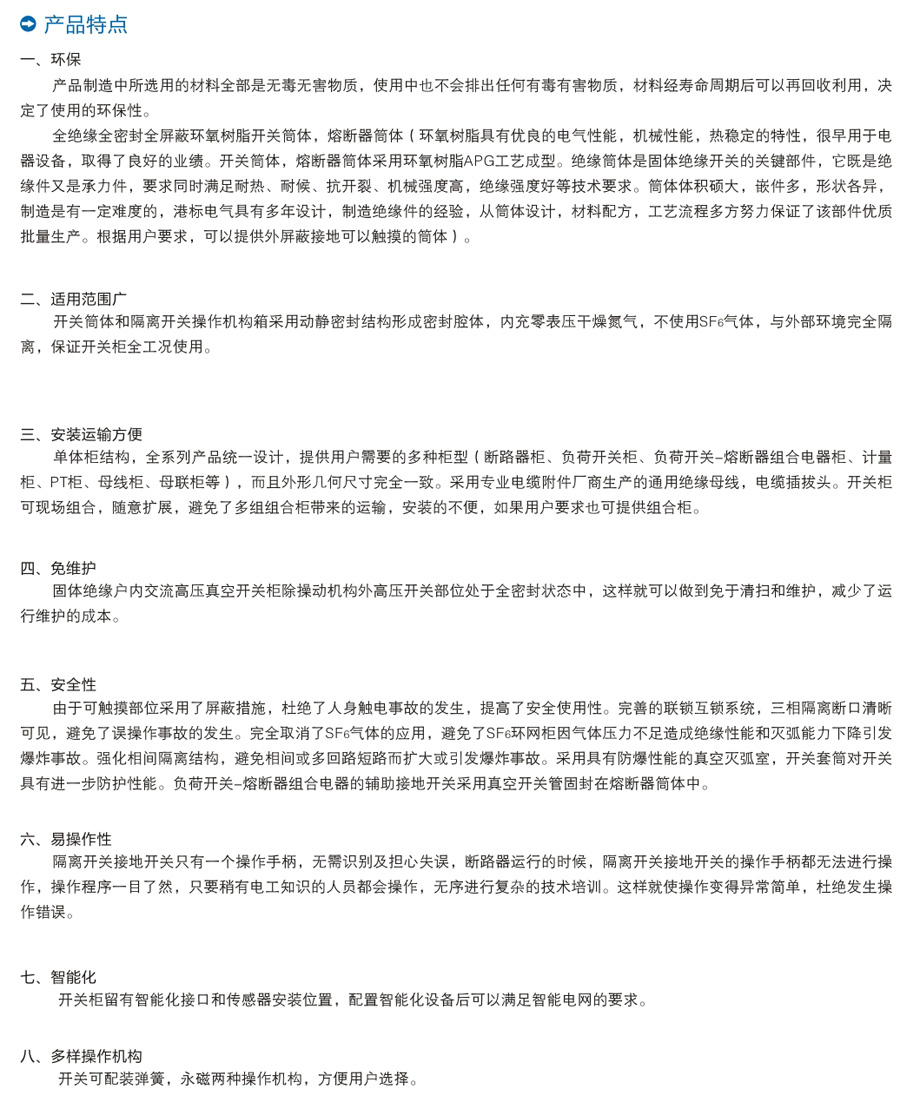

GXGN—12固体绝缘环网柜的优特点和技术参数
1.环保：
产品制造中所选用的材料全部是无毒无害物质，使用中也不会排出任何有毒有害物质，材料经寿命周期后可以再回收利用，决定了使用的环保性。
2.适用范围广：
不使用任何有毒有害气体，决定了使用环境的安全性。无论是地下室、隧道内、船舶上、以及户内户外各种环境。
高压仓内部可填充干燥氮气，适应恶劣条件下如：高海拔、强风沙、低温、严寒、高环保要求、频繁操作场所、安全防爆场所、高烟雾、凝露条件下的安全使用性。
全绝缘全封闭，适用于短时间洪水淹没，采用一些清洁措施后即可继续运行。
3.免维护：
固体绝缘户内交流高压真空开关柜除操动机构高压开关部位处于全密封状态中，这样就可以做到免于清扫和维护，减少了运行维护的成本。开关柜的自动化程度是很高的，电脑的在线监测功能会实时把设备的运行情况通知用户。更有利于配网的自动化。减少人工运营成本，降低电力企业的生产成本。
4.安全性高：
由于可触摸部位采用了屏蔽措施，杜绝了人身触电事故的发生，提高了安全使用性。
完善的联锁互锁系统，三相隔离断口清晰可见，避免了误操作事故的发生。
完全取消了SF6气体的应用，避免了SF6环网柜因气体压力不足造成绝缘性能和灭弧能力下降引发爆炸事故。强化相间隔离结构，避免相间或多回路短路而扩大或引发爆炸事故。采用具有防爆性能的真空灭弧室，开关套筒对开关具有进一步防护性能。
5.易操作性：
隔离开关接地开关只有一个操作手柄，无需识别及担心失误，断路器运行的时候，隔离开关接地开关的操作手柄都无法进行操作，操作程序一目了然，只要稍有电工知识的人员都会操作，无需进行复杂的技术培训。这样就使操作变得异常简单，杜绝发生操作错误。
A--全绝缘全密封全屏蔽环氧树脂开关筒体，熔断器筒体（专利产品）
环氧树脂具有优良的电气性能，机械性能，热的特性，很早用于电器设备，取得了良好的业绩。开关筒体，熔断器筒体采用环氧树脂APG工艺成型。绝缘筒体是固体绝缘开关的关键部件，它既是绝缘件又是承力件。要求同时满足耐热，耐候，抗开裂，机械强度高，绝缘强度好等技术要求。筒体体积硕大，崁件多，形状各异，制造是有一定难度的。凯立电器具有多年设计，制造绝缘件的经验，从筒体设计，材料配方，工艺流程多方努力保证了该部件优质批量生产。根据用户要求，可以提供外屏蔽接地可以触摸的筒体。
B--单体柜结构，采用专业电缆附件厂商生产的通用绝缘母线，电缆插拔头。开关柜可现场组合，随意扩展，避免了多组组合柜带来的运输，安装的不便。当然，如果用户要求也可提供组合柜。
C--清晰可见真实隔离断口。
D --开关可配装弹簧，永磁两种操动机构，方便用户选择。
E --全系列产品统一设计，提供用户需要的多种柜型(断路器，负荷开关，负荷开关—熔断器组合电器，计量，PT,母线，母联等)，而且外形几何尺寸完全一致。
F --开关筒体和隔离开关操动机构箱采用动静密封结构形成密封腔体，内充零表压干燥氮气，与外部环境完全隔离。保证开关柜全工况使用。
G--开关柜留有智能化接口和传感器安装位置，配置智能化设备后可以满足智能电网的要求。
H--负荷开关—熔断器组合电器的辅助接地开关采用真空开关管固封在熔断器筒体中。
I --熔断器筒体与开关筒体采用柔性H形双通电缆头（专利产品）连接，确保无应力电气连接和绝缘可靠。

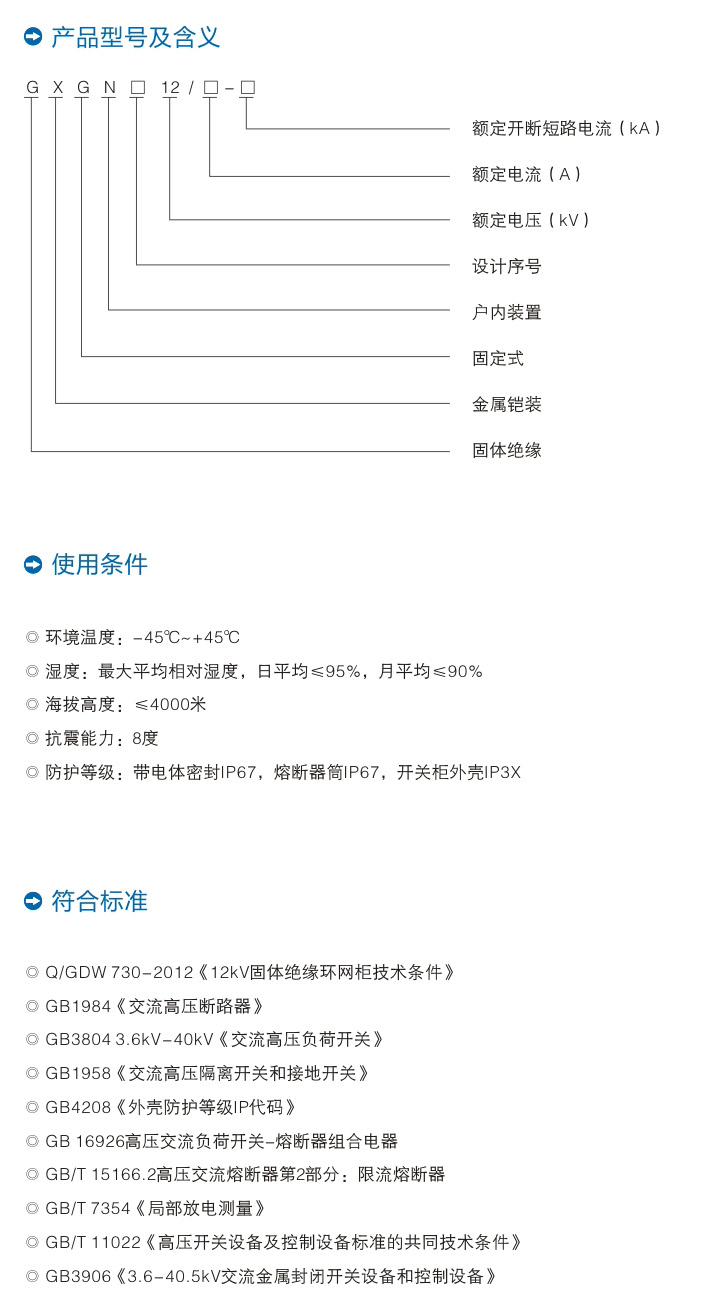

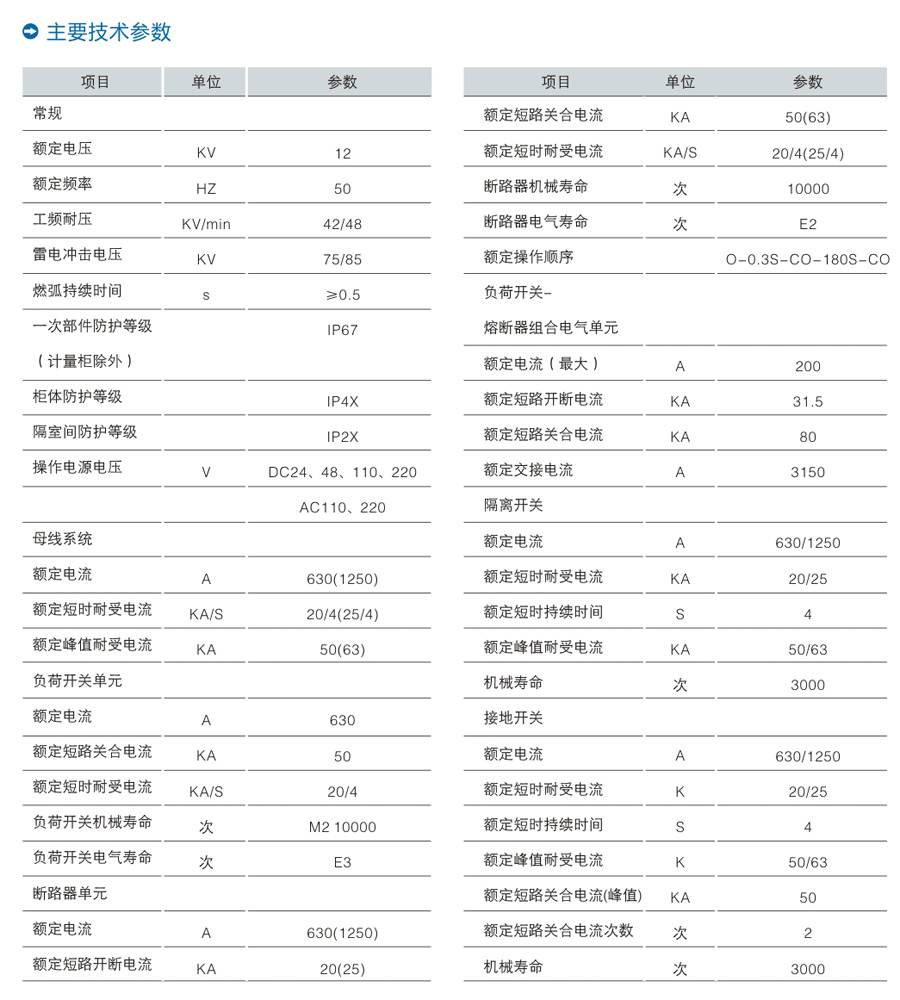

使用条件：
-环境温度：-45℃～+45℃
-湿度：最大平均相对湿度，日平均≤95%、月平均≤90%
-海拔高度：≤4000米
-抗震能力：8度
-防护等级：带电体密封IP67,熔断器筒IP67,开关柜外壳IP3X
执行标准
GB1984-2003《交流高压断路器》
GB1958-2004《交流高压隔离开关和接地开关》
GB4208-1993《外壳防护等级IP代码》
GB/T7354-2003《局部放电测量》
GB/T11022-1999《高压开关设备及控制设备标准的共同技术条件》
GB3906-2006《3-40.5kV交流金属封闭开关设备和控制设备》
结构：
开关柜为铠装式金属封闭结构，外壳是选用钢板经CNC机床加工，并采用双重折边工艺，外表面采用喷塑工艺制成，整个柜体具有精度高，抗腐蚀特点。
箱体为组装式。上部是一个隔室装有继电气仪表，中间部分装有断路器、隔离开关、接地开关及进出线电缆系统。如加装避雷器须改变箱体厚度，避雷器与进出电缆系统并联。主母线及电压互感器装在箱体的下部，电流互感器安装在进出线电缆系统的绝缘套上面。箱体是按照组合单元配置的。
所有开关元件的带电部位均采用固体绝缘材料封装，带电部位不裸露，屏蔽接地，使用安全。
主要有进线柜、出线柜和联络柜、计量柜。根据用户需要经排列、组合可形成各种供电方案的配电装置。
柜体的中间部位装有一个矩形的绝缘方筒，绝缘方筒里面装有真空开关、隔离开关、接地开关、母线基座。
所有的带电部位都被封闭在绝缘方筒内。人是无法触及到的。因此保障了操作者的安全。绝缘方筒的上方装有弹簧储能操作机构（永磁机构）、隔离开关手动操作机构。电缆进出线系统位于中部向前的部位。
进出线电缆全部安装在箱体的正面，这样的设计方便了安装和用户使用。
箱体的下门将电缆出线系统及联络母线封闭，使操作者更加安全。
每一相绝缘方筒的前后方设有一透明观察窗，通过这个观察窗可以看到隔离开接地开关的分合闸位置。使操作者可以观察到开关柜的运行状态。
柜体内底板上靠近电缆的部位设有40×10mm2的接地铜母线，沿开关柜排列方向水平放置，柜内的接地母线与接地铜排直接连接，柜内所有电器元件与柜体及接地母排间形成完整的接地系统。
母线
真空开关组合电器可以按用户要求的系统方案进行组合，母线采用全绝缘结构，母线系统放置在真空开关的下面，按后中前位置摆放。真空灭弧室的固定基座简介母线的出线基座。母线为圆柱形梅花插入式结构，导电截面大于700 mm2 。
闭锁及安全提示
1、真空开关与接地开关、隔离开关相互间的闭锁：
当真空开关合闸时，真空开关的主轴拐臂带动联杆，联杆拉动箱门上的既是标牌又是隔板的装置，将控制箱上面的开孔挡住，使得操作手柄不能插入到操作杆上，达到真空开关处于合闸状态时无法进行隔离开关和接地开关的合分闸操作的目地。
操作孔旁边有一观察孔，观察孔里面有明显的分合闸指示标记。可以通过这个观察孔观察到真空开关的分合闸位置。
组合电器上面具有可以观察隔离开关和接地开关状态的观察窗，通过这个观察窗可以用肉眼看到隔离开关和接地开关所处的分合闸位置。
由于隔离开关和接地开关是同一根操作轴操作，闭合隔离开关的同时，接地开关进行分闸。分断隔离开关的同时，接地开关进行合闸，二者相互闭锁。二者之间只能由其中一个处于合闸状态。接地开关、隔离开关相互间闭锁。
注意：由于电缆进线平时是带电状态，因此用于电缆进线的开关柜进线侧是不能加装接地开关的。进线侧加装接地开关会造成不可预料的恶劣后果。
2、由于设备内部采用全绝缘结构，人所能够触及的部位均被绝缘材料封闭，这些部位外表面涂有接地的半导体保护层，因此不会造成操作人员的触电事故，提高了安全等级。允许打开箱门进行设备运行中的例行观察。外面的箱门智能由专业人员打开。
（1）结构创新：结构简明，可靠。在观察窗内装有专用照明灯，可清楚的观察到设备内部运作状态。
（2）技术创新：采用设备控制系统采用智能化技术。
数据采集器及综合自动操作控制仪、微电脑可以将在线运行数据以及设备的运行状况都可以实现远程监测监控。在二次控制系统上采用数据采集器及综合自动操作仪，微电脑可以将在线运行数据（包括：电压、电流、功率因素、在线功率、设备运行状态及运行中的环境温度、设备温度）通过GPRS无线传输到总控制台，实现远程监控，并具有对于实行预付费的用户增加了预付款剩余提醒功能。可以无人值守。
（3）生产工艺创新：采用绿色环保材料和柔性化生产。
本项目产品的原材料全部采用可循环利用的材料，在制造和使用过程中设备有毒有害及热效应气体达到零排放，符合欧盟环境ROHS指令。90%零部件采用模具及数据机床加工，保证了加工零件的一致性，从而保障了性能的一致性。绝缘件全部采用封闭压力注射技术。
